一、整体设计说明

新马干燥公司设计的 XMVBD 系列低温连续真空带式干燥机可以使干燥制品保留其原有物料特性，干燥过程无产品氧化（无色泽/气味损失），外观良好。由于是低温真空干燥，因此可以满足其它干燥设备难以解决的高粘度、高酯高糖类、高热敏性物料和活性物料的干燥要求，并且突破了真空状态下连续进出料的技术难题，大幅度提高了干燥制品产量，同时又使得能耗全面下降；

针对客户的不同产量要求，可以调配适应性；

我们设计的带式真空干燥机符合中国现行的 GMP 的标准；

根据业主现场提供的厂房进行布局，能够做到优化设备选型，提供好的性价比设备；

操作系统：我公司将负责开发和设计，达到显示所有必须的生产工艺参数的显示、设置和控制、故障显示和报警；

设备技术标准和设备的安全标准以满足和不限于满足的设计要求执行；

我们承诺设计和改造工艺设备需要进、出料接口，提供可靠的密封连接技术；

设备设计结构合理，大大避免污染和交叉污染的可能性；

设备竣工时，提供完整的竣工资料；

提供完整的培训方案，确保业主相关人员能够对系统进行操作和日常维修，以及常见故障自行解决能力。

二、设备概述

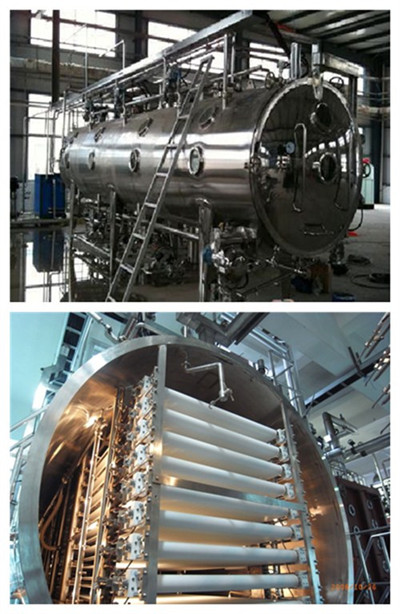

真空带式干燥机包括产品进料系统，主机系统，出料系统，加热系统、冷却系统、真空系统、自控系统、CIP 系统。当输送带从筒体的一端运动到另一端时，物料已经干燥并经过冷却，干燥后的料饼从输送带上剥离，通过一个上下运动的切料装置，切落到水平螺旋输送装置，至粗破碎装置、集粉罐中，通过真空上料机（选配件）、物料收集进行手动袋装、转移，干燥行为完成进行包装或下道工艺。

履带的运行贯穿整个干燥机，该过程是在不同的处理温度下干燥。

履带上产品的分布层的厚薄，对带式干燥机系统的高效率是非常重要的。

经过zui后一个履带后，干燥的产品要被排出出料系统。

经过出料后，产品便可进行进一步的处理(如研磨，分装或包装等)。

干燥机加热板是由蒸汽或过热水加热的。为在不同加热区的zui佳干燥，每个区的温度由单个温度控制器控制，形成梯度加热和冷却。

筒体内布置 1 个分布均匀的测温点并实时监测温度。

整个设备由 PLC+HMI 触摸屏控制。
